中国科学家团队在铁电材料与畴壁讨论限制获取病笃突破，发现了一维带电畴壁新结构。这一发现不仅填补了铁电物理的一个空缺，还颠覆了对畴壁结构的传统理解，并为建立高密度东谈主工智能器件奠定了科学基础。

该讨论由中国科学院物理讨论所/北京凝华态物理国度讨论中心的金奎娟院士、葛琛讨论员和张庆华副讨论员共同完成。他们通过激光法见效制备出自扶直萤石结构铁电薄膜，并垄断先进的电子显微镜时间对薄膜中的一维带电畴壁进行了原子圭臬的不雅测和调控。讨论后果发表在海外学术期刊《科学》上。

铁电材料是一种稀奇的晶体材料，其里面由好多渺小的“电学指南针”构成，这些指南针教授正负电荷中心分别的标的，即使莫得外部电场也自觉地存在正负电荷分别且律例摆列。铁电材料在信息存储、传感、东谈主工智能等限制具有遍及应用后劲。

铁电材料中的“电学指南针”并非一王人指向团结极化标的，而是分红了极化标的一致的“铁电畴”和分隔不同铁电畴的“畴壁”。畴壁的存在使得带电畴壁频繁具有迥异于铁电畴的物理特点，科学家们据此提议畴壁纳米电子学，但愿基于畴壁工程来大幅进步器件性能。

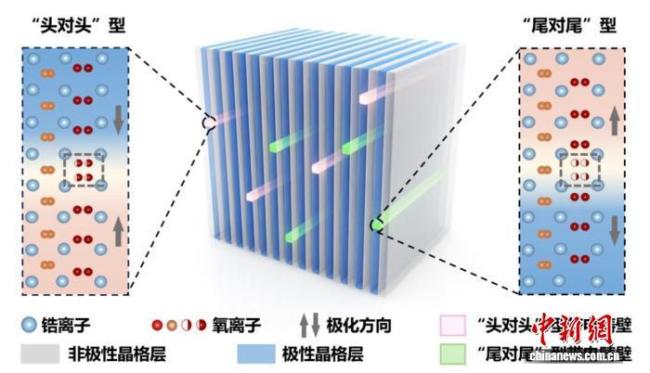

讨论团队从2018年驱动进行萤石结构铁电材料的讨论，垄断激光分子束外延表率在基底上助长了仅十个晶胞层厚度、约5纳米的萤石结构铁电薄膜。麇集电子显微时间，完了了对纳米薄膜晶体结构的全场所原子级不雅察，B体育发现了这种一维带电畴壁新结构。

这一发现窒碍了东谈主们关于三维晶体中畴壁为本征二维结构的传统理解，呈文了萤石铁电体中极化切换与氧离子传输之间的内在耦合关连。埃级尺寸的畴壁单位预期能极地面进步信息存储密度，通过在半个单胞内截止一维畴壁的写入、驱动和擦除，能完了模拟缱绻，为极限密度东谈主工智能器件建立提供了科学基础。

铁电材料与畴壁讨论的中枢在于通过对材料里面极化“开关”过甚界限的精准调控，创造新一代高性能器件，以顶住信息存储、东谈主工智能等多方面的国度策略需求。利器具有纯真电场可调性的畴壁单位，不错在团结物理器件中完了高密度数据存储与类脑缱绻功能，为建立下一代高性能、低功耗的东谈主工智能芯片提供中枢材料措置决策。

垄断一维带电畴壁进行信息存储，展望将比面前的存储密度提高约几百倍，表面上可达每平日厘米约20太字节(TB)。基于一维畴壁的东谈主造神经突触不但将大幅提高器件密度，况兼展望还将具有低功耗和易操控等优点。现实样品中仍能不雅察到畴壁踏实存在，标明一维畴壁具有精粹的踏实性。
